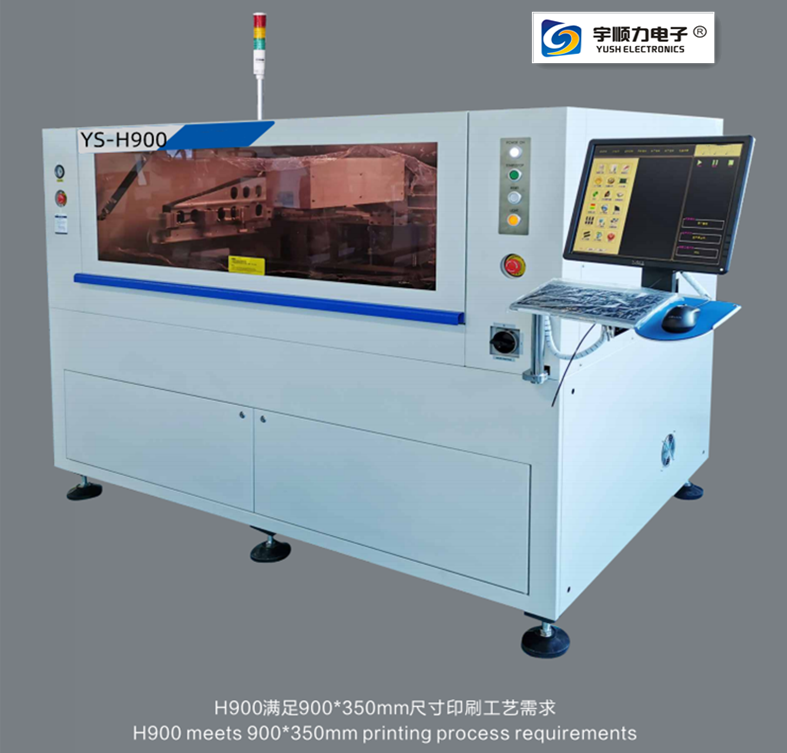

YS-H900自動錫膏印刷機
一：機器參數
基板處理
最大基板尺寸（XxY）900*350mm
最小基板尺寸（XxY）80*50mm
基板厚度尺寸0.8~6mm
最大基板重量10Kg
基板邊緣間隙3.5mm
過板高度15mm
傳輸高度900 ± 40mm
傳輸速度1500mm/s(Max)
傳輸方式One stage 一段式運輸導軌
基板夾持/手動上壓片/柔性邊夾
基板支撐方法磁性頂針/等高塊/自動調節頂升平臺
印刷參數
印刷脫模（Snap-off）0-20mm
印刷模式單或雙刮刀印刷
刮刀類型膠刮刀/鋼刮刀(角度45/55/60
印刷速度6~200mm/sec
印刷壓力0.5~10Kg
模板框架尺寸720*300mm~1200*750mm
清洗方式滴淋式清洗系統/干、濕、兩種模式
.影像
影像視域（FOV）10*8mm
基準點類型標準形狀基準點/焊盤/開孔
攝像機系統上/下成像的視覺系統/數字相機/幾何匹配定位
性能
系統對準精度和重復精度±0.015mm
實際焊膏印置重復精度±0.03mm
基于第三方測試系統（德國CTQ）驗證的實際焊膏印刷位置重復精度
印刷周期<15 sec(不包括印刷及清洗時間)
設備
功率要求AC:220±10%,50/60HZ，3KW
壓縮空氣要求 4~6 Kgf/cm2
耗氣量約5L/min
工作環境溫度一20℃~+45℃
工作環境濕度30%~60%

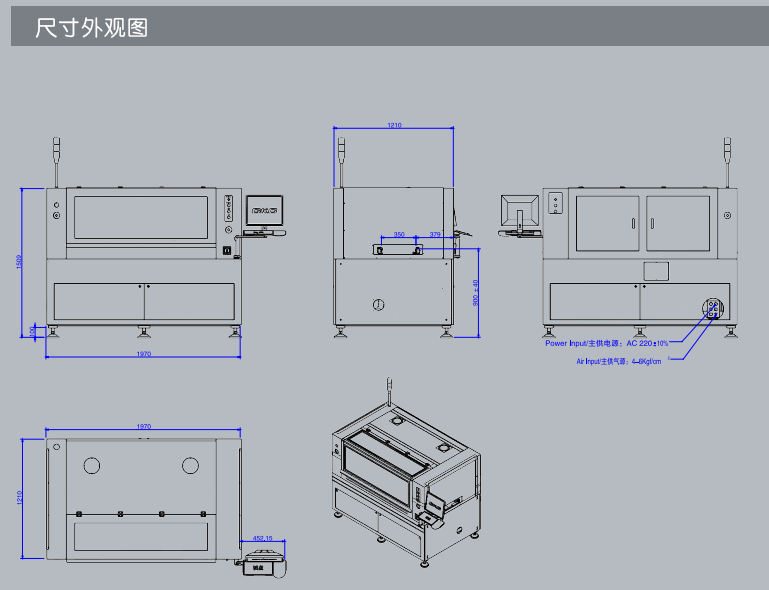

機器高度（去除三色燈）1509(H)mm
機器長度1970(L)mm
機器寬度1210(W)mm
機器重量Approx：約1500Kg
為什么選擇YSL？
東莞市宇順力自動化設備有限公司（YSL）能夠為電子制造業（SMT）提供最專業的錫膏印刷解決系統。作為高端品質全自動錫膏印刷機制造商，在電子元器件組裝生產中始終引領技術創新潮流。長期以來，YSL以卓越的品質贏得了汽車電子，醫療技術，航空航天技術，工業電子和軍工領域中無數“重量級”客戶的信賴。
技術是我們的激情。YSL追求卓越的產品質量，也致力于提供優質的客戶服務。從中國到歐洲，或者從新加坡到美國------我們立志完美所有銷售和服務網絡。竭誠為您提供覆蓋全球的專業支持！對于YSL的印刷系統，裝配或制程，您有什么需要特別咨詢嗎？我們的責任不僅僅止步于銷售，在購買YSL設備后，我們將與您保持最緊密的聯系，快速及時地響應您的所有需求。我們將以最大努力確保按時交付，執行最高標準的安裝和維護服務。此外，我們的專家全天候24小時為您服務，隨時為您提供應用支持，確保生產順利進行。
圖像及光路系統
全新的光路系統---均勻的環形光和高亮度的同軸光，配以均可無極調節的亮度功能，使得各類型的Maek點均可很好的識別（包括凹凸不平的Mark點）,適應鍍錫，鍍銅，鍍金，噴錫，F(xiàn)PC等各類型不同顏色的PCB。YSL專利的數學運算模型，確保機器實現高精度的對位。

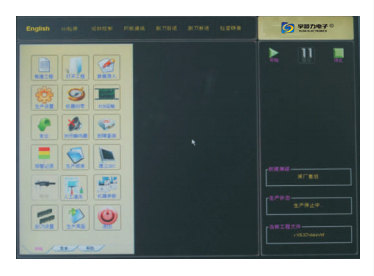

中/英文操作界面
本機采用windows XP/win 7操作界面，具有良好的人機對話功能：尤其在做程序文件的導航效果，方便所有操作人員快速熟悉操作，菜單式中/英文切換，菜單/操作日志/故障記錄/故障診斷/故障分析/光報警等功能。使得操作簡單，方便。
2D錫膏印刷質量檢測分析系統
2D系統即時檢測錫膏沉積缺陷，對偏移，少錫，漏印，連錫等印刷不良問題能快速檢測，并形成數據記錄，確保印刷品質。

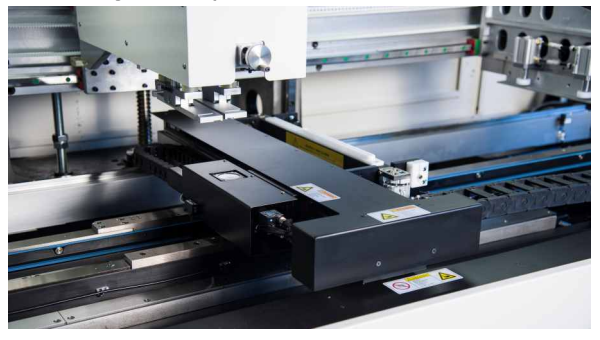

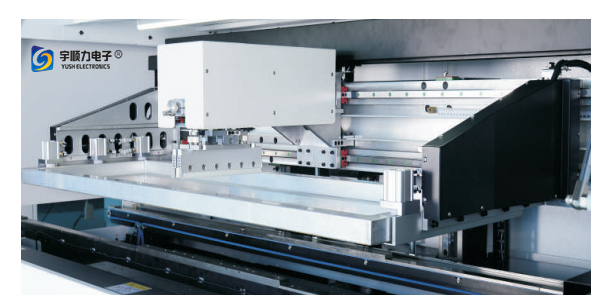

可編程的懸浮自調整步進馬達驅動印刷頭
獨特的長平臺和軌道固定設計，確保穩定支撐PCB。短刮刀水平印刷，壓力穩定，節省焊膏。

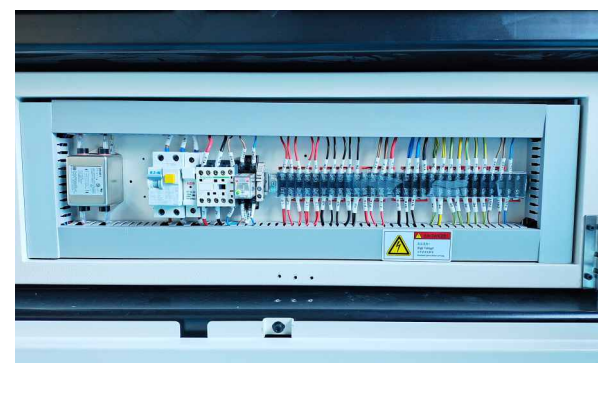

電控系統
電路和氣路分布安全整齊 電路和氣路垂直布置在機器的兩側和后部，便于檢查和維修
規格：
屏幕框架 最小尺寸：720*300mm
最大尺寸：1200*750mm
面罩夾持：氣缸
PCB最大尺寸 900*350mm
PCB最小尺寸 80*50mm
PCB厚度 0.8-6mm
PCB翹曲 最大PCB 1%
運輸高度 900±40mm
運輸方向 LR/RL/LL/RR
運輸速度 1500mm/s(max),程序控制
運輸方式 一級
傳送帶寬度調整 汽車
輸入輸出接口 SMEMA
PCB位置 支撐系統：磁銷/支撐塊/自動升降臺
夾緊系統：滑動夾緊
打印速度 10-200毫米/秒
打印頭 兩個獨立的電動打印頭
刮刀壓力 0.5-15kg（程控）
刮刀類型 橡膠/鋼刮刀（角度 45°/55°60°）
打印模式 一次/兩次
清洗系統 滴雨式清洗裝置，干、濕模式
CCD視場 10*8mm
想象 向上/向下光學結構 /CCD /幾何圖案匹配
調整 X:±10mm/Y:±10mm/θ:±2°
重復位置精度 ±10微米
印刷精度 ±23微米
周期<12 秒
產品轉換 舊節目：<5分鐘/新節目：<10分鐘
操作系統 視窗XP/WIN7
電源 交流電：220±10%,50/60HZ ,3KW
氣源 4-6Kgf/cm2
控制方式 電腦控制
機器尺寸 2570(L)*1210(w)*1509(H)mm
機器重量 約：約 1500KG
