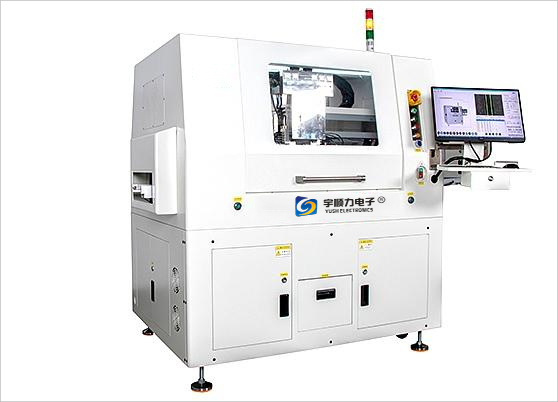

在線式Pcb分板機YSL-880AT
詳細產品描述
一基本參數規格：
1.墊板工作范圍：300mmx350mm
2.XYZ驅動方式：交流伺服電機
3.移動軸數：7軸4.程序教學模式：彩色ccd圖像直觀教學輸入
5.操作界面：win7窗口操作界面
6.上真空功率：2hp，下集塵器功率：3hp（選配5hp）
7.切割主軸sycotec（德國）：max80000rpm（自動換刀）
8.X-Y交流伺服速度：0-1000mm/sec；
9.Z交流伺服速度：0-800mm/秒
10.X-Y重復精度：±0.01mm
11.切割精度：±0.02mm
12.Ccd攝像機校準精度：±0.01mm
13.板應力值：300uε以下
14.刀具直徑：0.8-2.3mm
15.Pcb板切割厚度：0.2mm-6.0mm16.主機及集塵機電壓力：220v 1φ、3φ
17.功耗：3.5kva
18.靜電消除槍
19.視覺系統：高分辨率數碼相機
20.驅動電機：交流無刷伺服電機
21.機械取放臂：防靜電真空吸嘴
22.投料方式：軌道運輸
23.卸料方式：皮帶輸送或車輛輸出或軌道輸送
24.負荷轉移方式：真空吸嘴吸附負荷轉移
25.流向：左側→ 正確的
26.程序備份：usb接口
27.控制方式：專用控制器
28集塵柜尺寸：640mm×785mm×1760mm（d×w×h）
29.機器尺寸：2014mm×1230mm×1650mm（d×w×h）
30.主機+集塵器重量：1000kg
二設備配置簡介

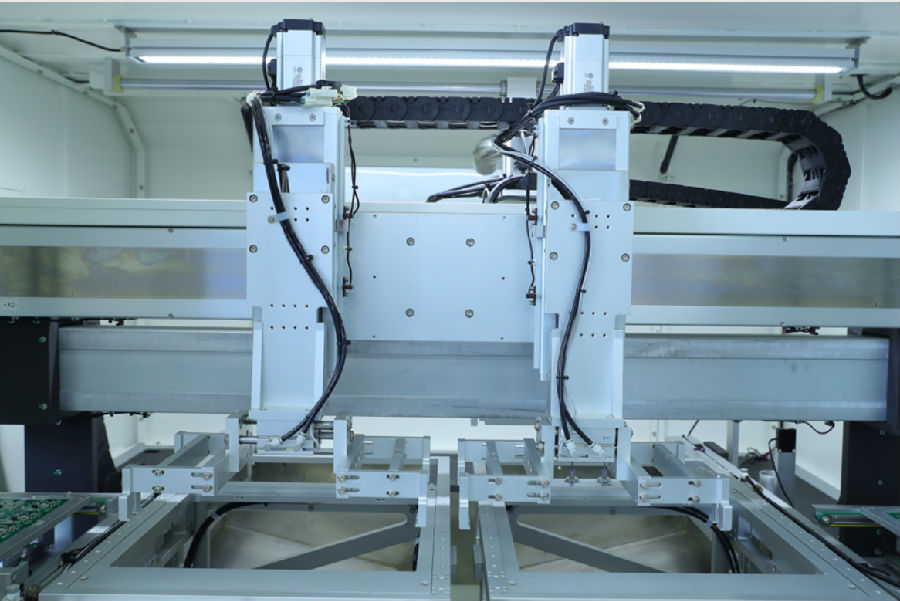

1.爪式取板結構
產品被夾緊在板上并放置在加工平臺上。加工完成后，再次獲取板材夾具的夾緊和放置軌跡，并進入下一個過程。

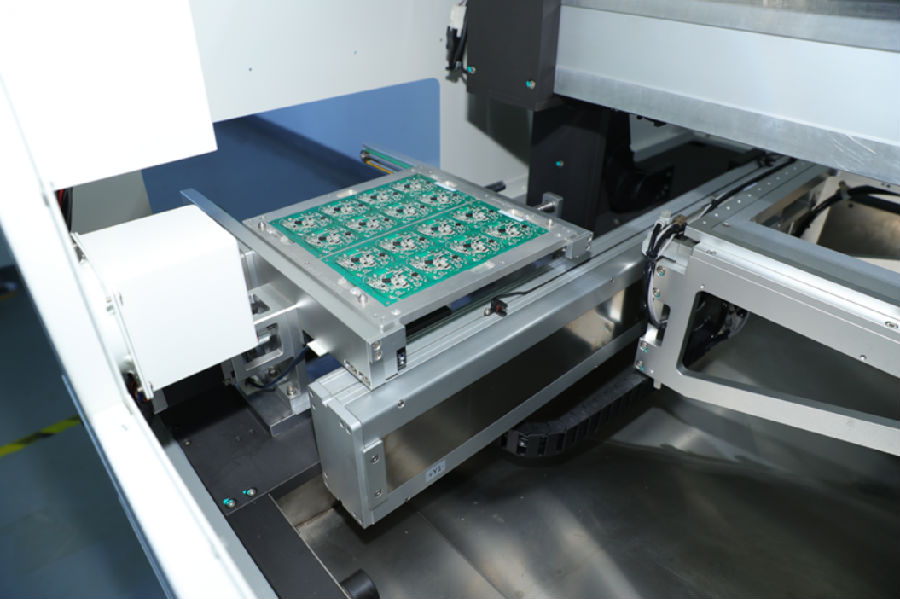

2、軌道專用產品開板夾具

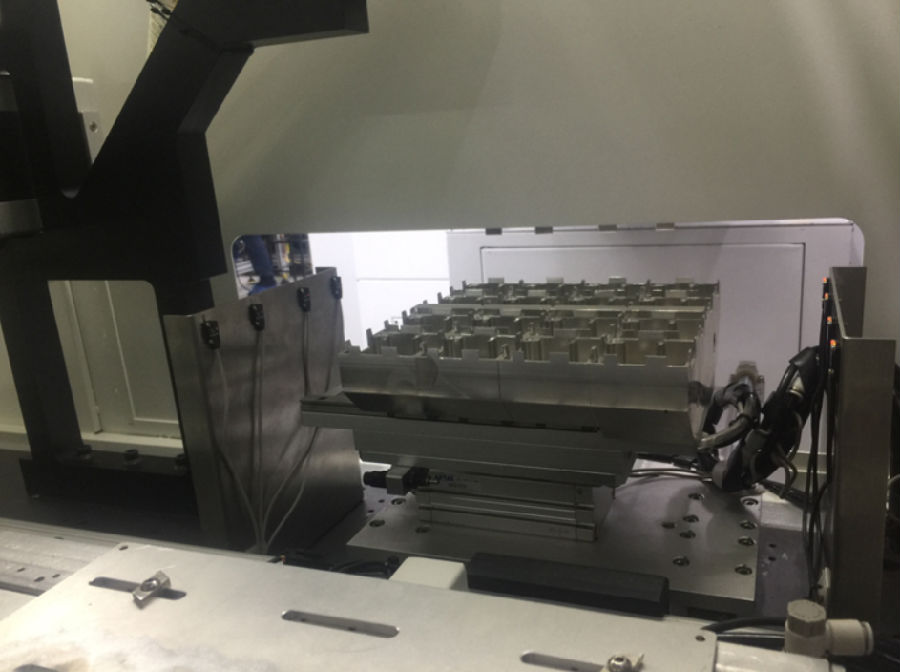

3、特殊產品開板夾具軌道卸料
在線自動分板機完成產品切割后，材料夾爪將取下整個產品夾具并放置卸料軌道，以運輸下一個生產過程。
4.自動換刀模式
a、 采用德國進口自動換刀主軸。節省時間，實現自動化，減少人為因素，精度高，穩定性強
b、 內置五組銑刀庫，方便自動更換銑刀，滿足板材加工的需要。

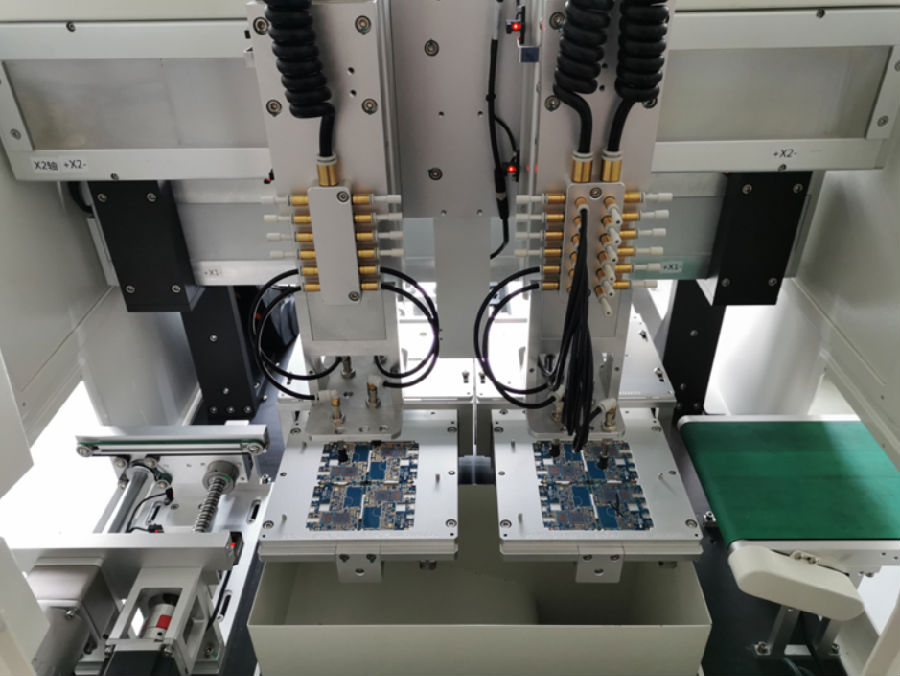

5.真空吸盤取結構
a、 取放裝置：自動裝卸（模塊化真空吸爪，真空裝置，可獨立控制）
b、 傳動結構：X2軸移動Z2，Z3軸吸收，交流伺服電機控制。
c、 板速度：0-1000mm/sec（可調）

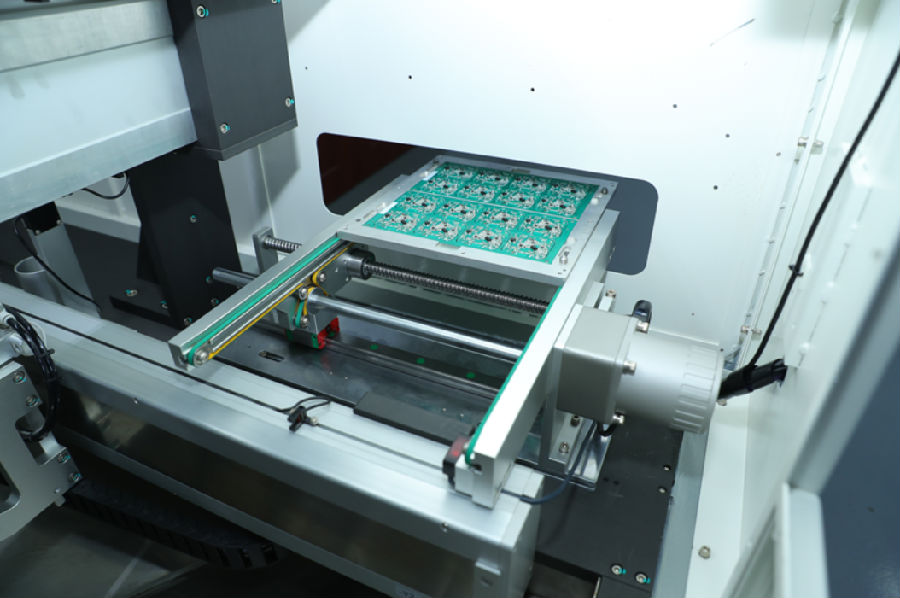

6.特殊產品夾具托盤卸料模式
真空吸盤進料軸對產品進行一次性真空抽吸，放置專用產品夾具運輸下一道生產工序。
軟件設置銑刀分割功能，自動切割補償，延長銑刀使用壽命，降低成本。
