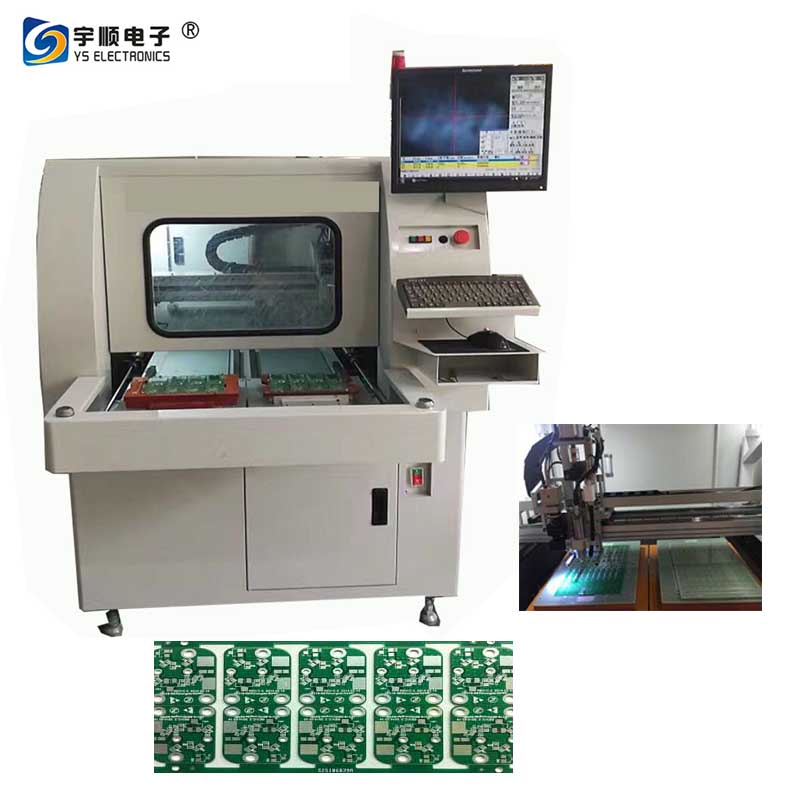

隨著電子工業的不斷發展，電子產品重要組成部分基板的生產要求也越來越高，向高精度、高密度、高性能、小體積發展。為了適應市場要求，本公司長期市場調研綜合世面上各品牌之優點，廣泛聽取用戶各方面意見，制做出此款高速雙模分板機YSVC-650。
1:改變了傳統的只能識別圓，方形等幾何圖型?？梢宰R(shí)任何形狀標識點。
2:不但具有糾錯防呆功能，還可以較準數據，不用擔心員工放錯板。
3:位移功能，可以實現治具在工作臺面任意擺放。
1:改變了傳統的分段模式。
2:根據ＰＣＢ的厚度來調整下刀深度，增加銑刀利用率，節省成本。
3:可以根據產品的需要來定義來決定銑刀狀況。
采用臺灣45000轉高速主軸24V高電壓靜電消除器斷刀自動檢測功能。采用WIN7系統操作介面，配置高像素彩色CCD放大10倍鏡頭，輔助程式示教及編輯模擬功能，精度更精確，圖像更清晰。
工作結構展示
軟件介紹：
利用高精度研磨絲桿帶動工作平臺運動，現實X.Y1.Y2.Z四軸同時高效工作，提高分割速度相比傳統設備速度提高一倍左右。
雙工作臺設計
1:獨立運動，增加產能 2:內置廢料回收，節省空間 3:維護簡單方便
電控布局
電控－在線： 1:清晰明了，維護方便 2:總線方式，接線簡單3:模塊式設計，對維護人員要求不高。
|
X,Y切割速度 |
0~100mm/s |
|
機器重復精度 |
±0.02 |
|
分板尺寸 |
300mm*350mm |
|
X,Y1,Y2,Z控制方式 |
采用工業運動控制器+工業電腦 |
|
X,Y1,Y2,Z驅動方式 |
禾川伺服電達(可選配日本松下伺服電機) |
|
人機操作及資料儲存 |
工業電腦 |
|
切割精度 |
±0.1 |
|
主軸轉速 |
臺灣主軸Max 45000rpm(可選配日本NSK或德國卡瓦) |
|
切割形式 |
直線、圓形、弧形、U型、L型等 |
|
影像 |
智能工業CCD |
|
操作介面 |
中/英雙介面 |
|
Fidicuial Mark |
CCD自動對位功能 |
|
程式預覽 |
CCD 路徑模擬功能 |
|
主機電壓 |
AC 220V 50/60Hz |
|
氣壓 |
5KG/CM2 |
|
主機尺寸 |
1100 x 930 x 1700 (L X H X D)mm |
|
主機重量 |
600kg |
|
集塵方式 |
下集塵(可選下集塵) |
|
集塵器 |
3HP(可選 5HP) |
|
集塵機電源 |
AC 380V 50/60Hz |
|
集塵機尺寸 |
665 x 635 x 1610 (L X H X D)mm |
